Kozijnstelhoek SV-2

Verstelbare kozijn- vloerverbinding bestaande uit een vloerhoek, een hoekanker en een set slotbouten. De vloerhoek wordt gemonteerd aan de vloerrand. Het hoekanker wordt verstelbaar aan de vloerhoek bevestigd t.b.v. de onderdorpelmontage van kozijnen of puien. Door het afgestemde gatenpatroon kan de hoek na het stellen extra tegen afschuiving gefixeerd worden. Kozijnstelhoeken zijn leverbaar in verschillende afmetingen, uitvoeringen en oppervlaktebehandelingen.

Eigenschappen

Materiaal Staal
Oppervlaktebehandeling SV-2
Staalkwaliteit S350
Toebehoren inclusief 2 slotbouten 304

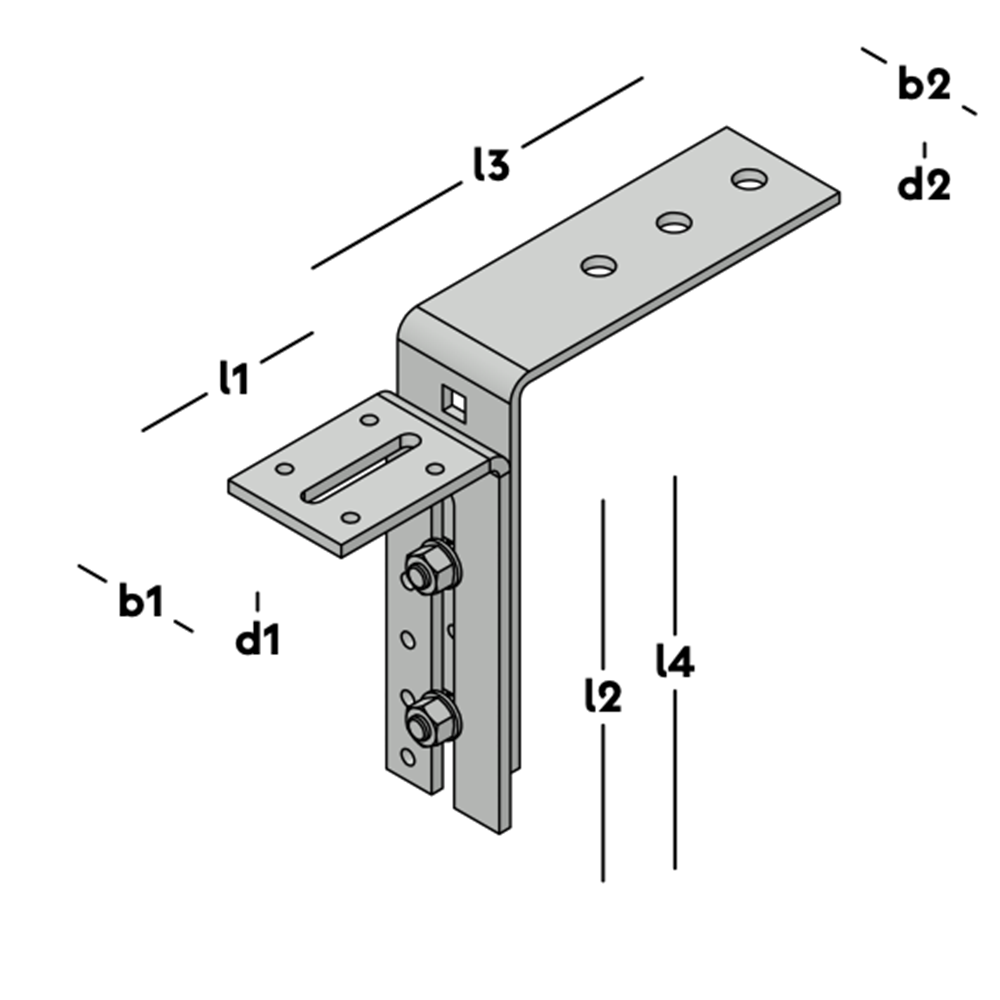

Artikelnummer Lengte 1 Lengte 2 Lengte 3 Lengte 4 Breedte 1 Breedte 2 Dikte 1 Dikte 2 Maat van de hoeken Gatenpatroon Slobgaten Stelbereik +peil (H) Stelbereik -peil (H)
765.132 175 mm 180 mm 95 mm 180 mm 60 mm 60 mm 5 mm 6 mm 95x180 60x5 / 175x180 60x5 1/5-4/6-3/13 4/12x12-9x60-12x145 open 60 mm 50 mm
765.133 175 mm 180 mm 65 mm 180 mm 60 mm 60 mm 5 mm 6 mm 65x180 60x6 / 175x180 60x5 1/5-2/9-3/13 4/12x12-12x145 open 60 mm 50 mm
765.134 70 mm 140 mm 65 mm 180 mm 65 mm 60 mm 5 mm 6 mm 65x180 60x6 / 70x140 65x5 1/5-1/7-2/9-1/13 2/11x11-12x145 open 60 mm 50 mm
765.143 175 mm 175 mm 100 mm 150 mm 60 mm 72 mm 5 mm 5 mm 100x150 72x5 / 175x175 60x5 10/7-8/9-2/13-2/14 2/13x30-11x145 open 50 mm 80 mm
