Afbeelding GB raveeldrager zwaar sv-2 280

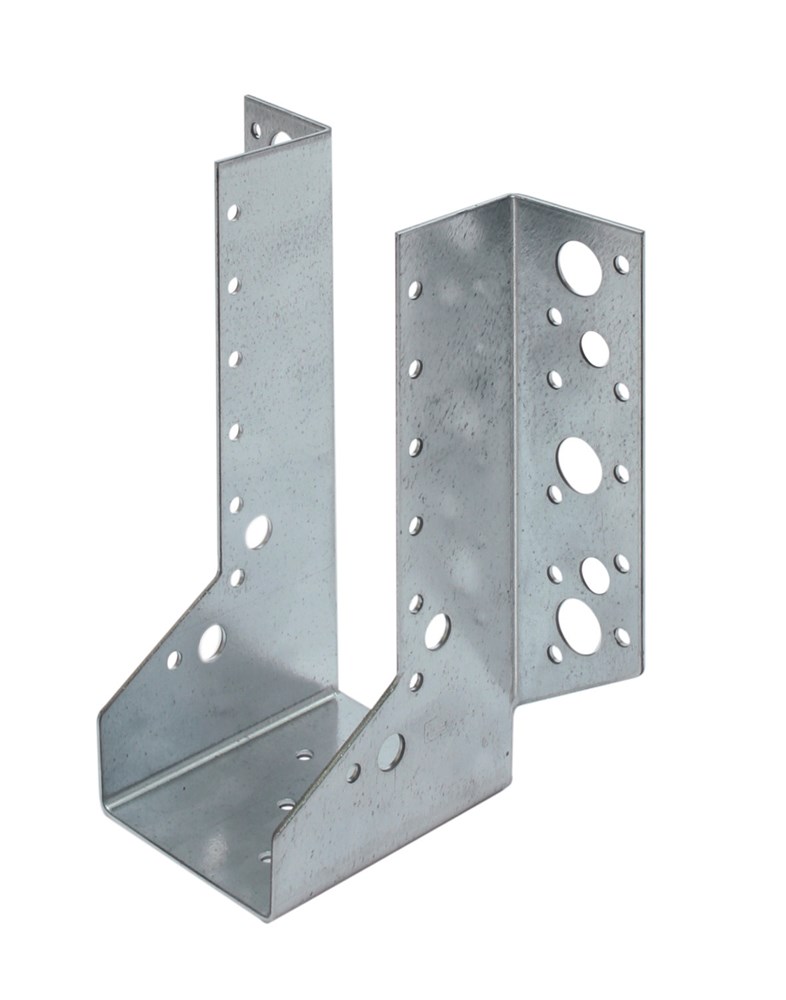

Raveeldrager zwaar SV-2

Balkdrager met zijflenzen, voor het bevestigen van dwarsbalken tegen een muur of tegen een andere houten balk. Deze balkdrager wordt ook toegepast voor het maken van ravelingen in vloeren en daken. Leverbaar voor de gangbare kopmaten van zowel geschaafd als ongeschaafd hout.

Eigenschappen

Materiaal Staal
Oppervlaktebehandeling SV-2
Staalkwaliteit DX51

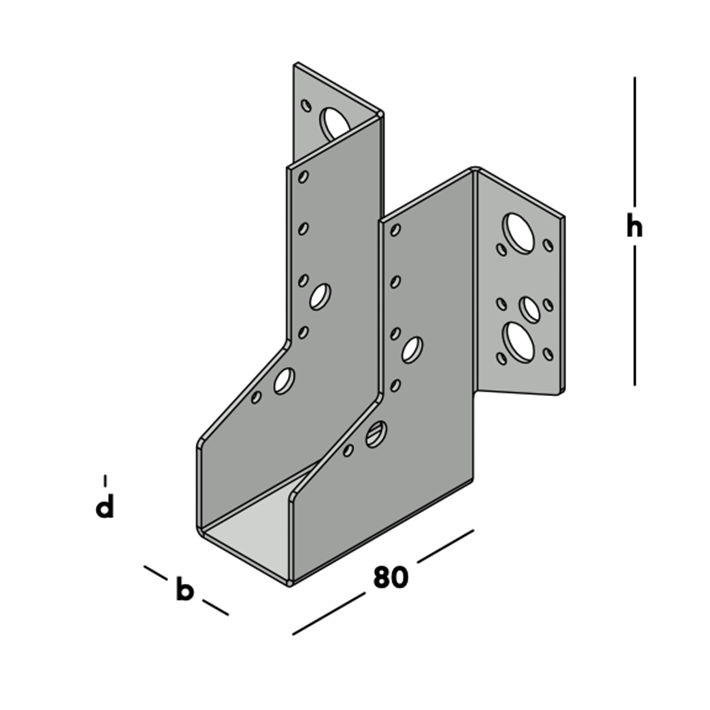

Artikelnummer Gatenpatroon Hoogte Dikte Houtmaat breedte Houtmaat hoogte Inlegdiepte Tussenmaat
760.255 25/5-6/9-4/14 121 mm 2 mm 38 mm 125 mm 70 mm
760.077 25/5-6/9-4/14 121 mm 2 mm 59 mm 121 mm 70 mm
760.073 33/5-8/9-4/14 144 mm 2 mm 46 mm 146 mm 70 mm
760.191 33/5-8/9-4/14 138 mm 2 mm 59 mm 146-156 mm 70 mm
760.079 33/5-8/9-4/14 136 mm 2 mm 63 mm 150 mm 70 mm
760.078 37/5-8/9-6/14 160 mm 2 mm 59 mm 171 mm 70 mm
760.080 37/5-8/9-6/14 158 mm 2 mm 63 mm 160-175 mm 70 mm
760.083 37/5-8/9-6/14 154 mm 2 mm 71 mm 171 mm 70 mm
760.086 37/5-8/9-6/14 152 mm 2 mm 75 mm 175 mm 70 mm
760.085 45/5-10/9-6/14 184 mm 2 mm 71 mm 196 mm 70 mm
760.188 45/5-10/9-6/14 182 mm 2 mm 75 mm 200 mm 70 mm
760.087 51/5-10/9-8/14 214 mm 2 mm 71 mm 221-246 mm 70 mm
