HSS Ronde Snijplaat DIN EN 22568 Metrisch, schilaansnijding

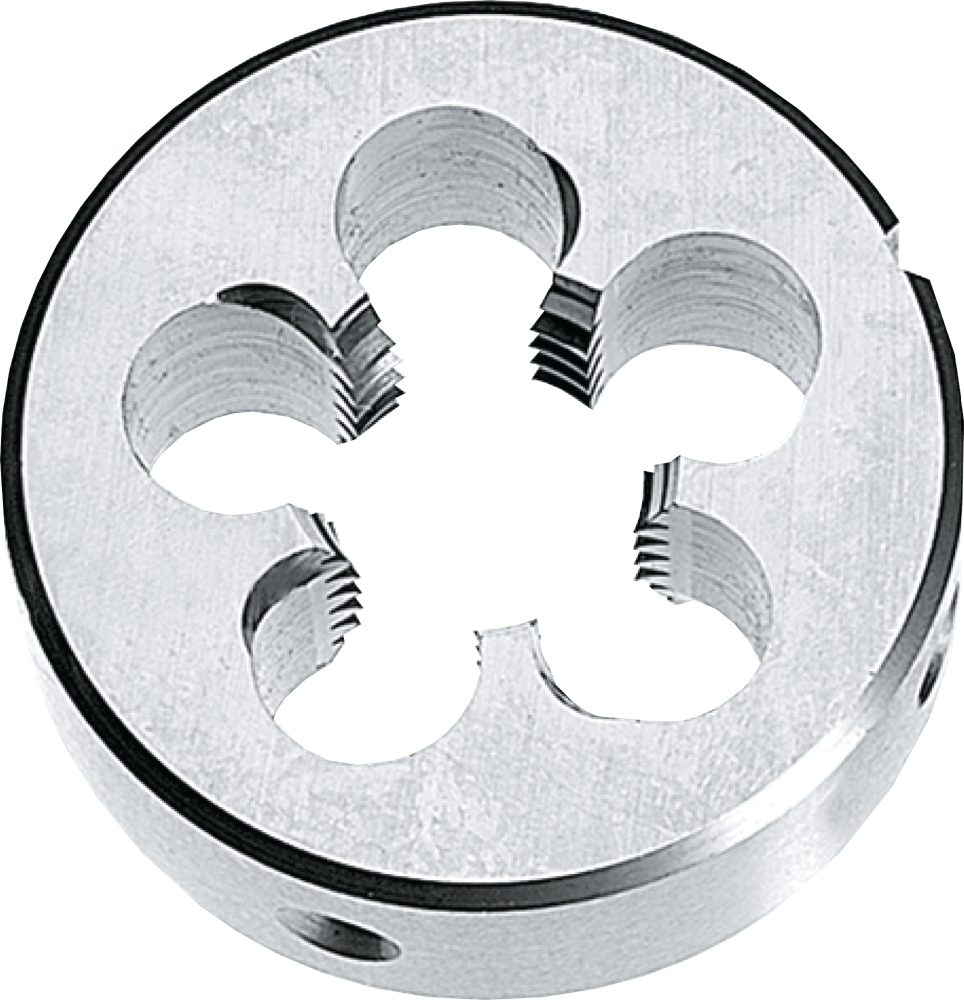

De Phantom HSS Ronde Snijplaat (DIN EN 22568) is vanaf M3 uitgevoerd met een schilaansnijding, wat hem uitermate geschikt maakt voor productiedoeleinden. De schilaansnijding duwt spanen naar voren, waardoor je profiteert van een ongehinderde spaanafvoer en hoge proceszekerheid op machines. Daarnaast is deze geslepen snijplaat ook inzetbaar voor handgebruik. Een veelzijdige tool voor professioneel draadsnijden in je werkplaats.
Eigenschappen
| Gereedschapsmateriaal | HSS |
| Norm | DIN EN 22568 |
| Oppervlak | Blank geslepen |
| Snijrichting | Rechts |
| Tolerantie d1 (Tol. d1) | 6g |

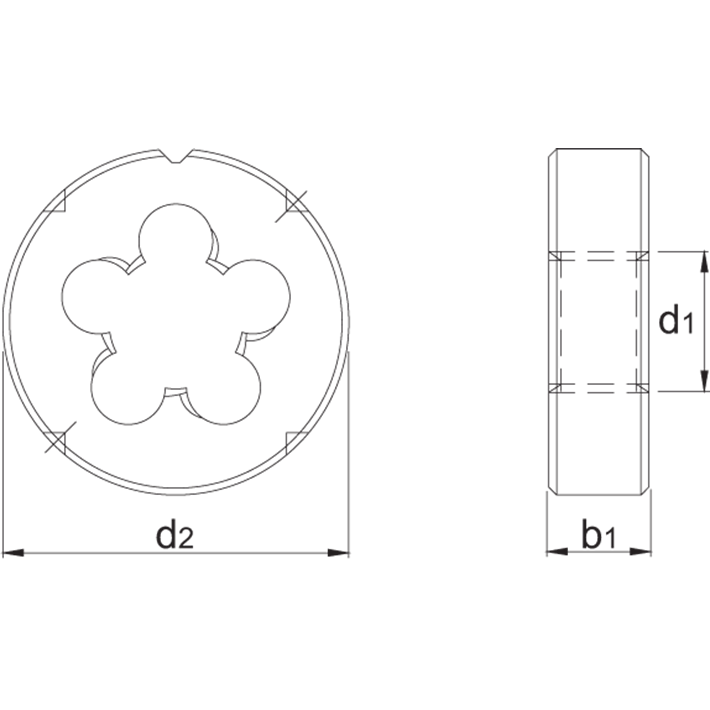

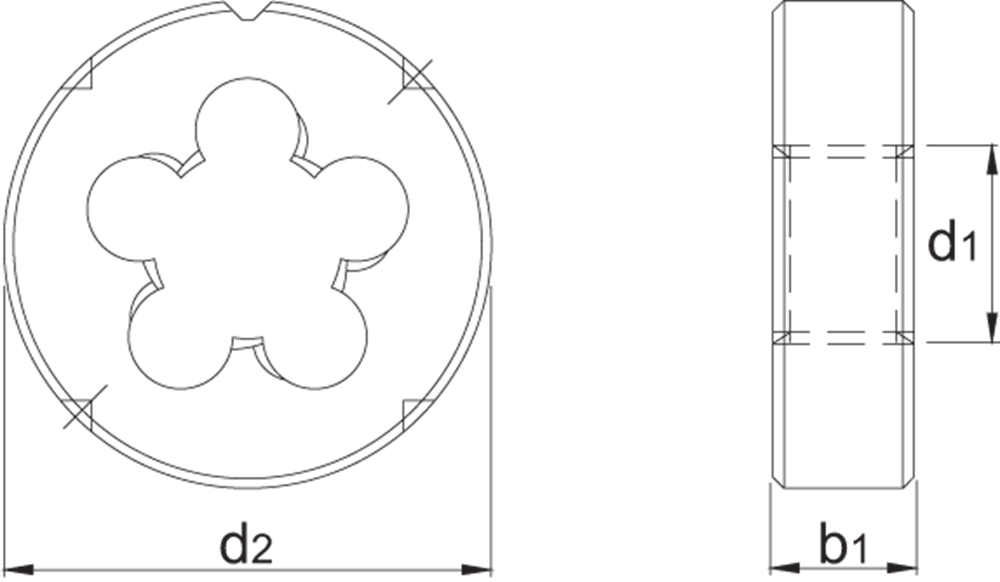

| Artikelnummer | Spoed (P) | Buiten Ø (d2) | Snijplaatdikte (b1) | Asdiameter (Ø) | Draadmaat (d1) |
|---|---|---|---|---|---|
| 512.091 | 0,5 mm | 20 mm | 5 mm | 2,89 mm | M3 |
| 512.097 | 0,8 mm | 20 mm | 7 mm | 4,86 mm | M5 |
| 512.098 | 1 mm | 20 mm | 7 mm | 5,85 mm | M6 |
| 512.099 | 1,25 mm | 25 mm | 9 mm | 7,83 mm | M8 |
| 512.100 | 1,5 mm | 30 mm | 11 mm | 9,81 mm | M10 |
| 512.102 | 2 mm | 38 mm | 14 mm | 13,79 mm | M14 |
| 512.103 | 2 mm | 45 mm | 18 mm | 15,79 mm | M16 |
